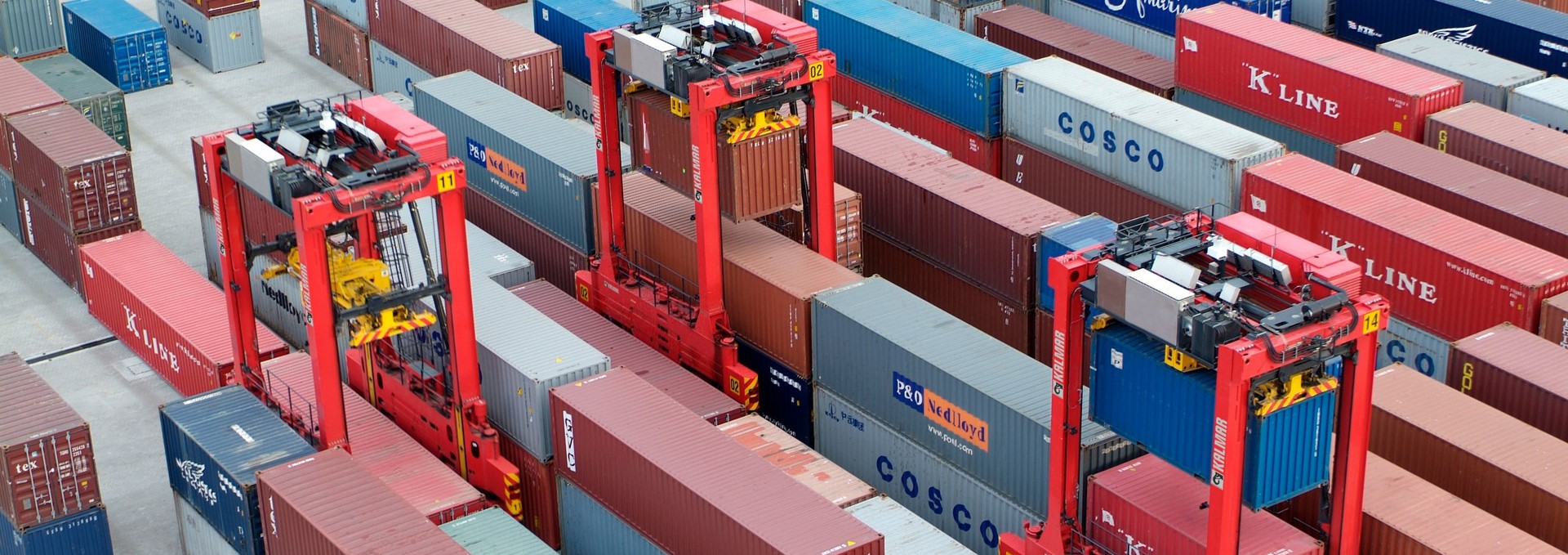

Портальный контейнеровоз (также известный как портальный автоконтейнеровоз или портальный погрузчик контейнеров) — специализированное оборудование для погрузки, разгрузки и транспортировки контейнеров в портах, логистических центрах и крупных грузовых терминалах.

Техника сочетает конструктивные особенности козлового крана и функциональные возможности автомобильного контейнеровоза. Она позволяет:

  • эффективно перемещать контейнерные стопки между терминалом и транспортными средствами;

  • штабелировать контейнеры в 2–3 яруса;

  • точно позиционировать груз благодаря современным системам навигации;

  • работать с контейнерами разных размеров (20‑, 40‑, 45‑футовые).

Основное преимущество — способность охватывать сразу несколько рядов контейнеров благодаря ферменной раме, что существенно повышает пропускную способность терминала.

Конструктивные особенности

Ключевые элементы конструкции:

  • Ферменная рама — пролёт охватывает несколько рядов контейнеров, обеспечивая широкий рабочий диапазон.

  • Нижняя ходовая часть — обеспечивает перемещение по ровной поверхности терминала.

  • Регулируемое подъёмное устройство — адаптируется под контейнеры разных размеров.

  • Захватное устройство (спредер) — фиксирует контейнер за угловые фитинги.

  • Кабина оператора — оснащена системами управления и мониторинга.

  • Гидравлическая система — отвечает за подъём, опускание и позиционирование груза.

  • Системы навигации и позиционирования — лазерный сканер, GPS для точности ±2 см.

Принцип работы

  1. Точное позиционирование. Оператор с помощью лазерного сканера и GPS направляет контейнеровоз над контейнером, выравнивая его по центральной линии.

  2. Захват контейнера. Система управления опускает захватное устройство, гидравлический замок автоматически входит в угловую фитинг‑арматуру контейнера. Датчик давления подтверждает надёжность фиксации.

  3. Подъём контейнера. Гидравлическая система поднимает груз на безопасную высоту (3–4 м). Датчики контролируют баланс нагрузки — при смещении срабатывает сигнализация.

  4. Горизонтальная транспортировка. Контейнеровоз перемещается по заданному маршруту с бесступенчатой регулировкой скорости. Некоторые модели оснащены системой противодействия раскачиванию.

  5. Установка контейнера. После прибытия в целевую зону оператор точно выравнивает груз, медленно опускает его, освобождает замок и возвращает захватное устройство в исходное положение.

Основные типы портальных контейнеровозов

  • Автоматические (AGV — Automated Guided Vehicle)

    • работают по заданной программе без участия оператора;

    • интегрируются в полностью автоматизированные терминалы;

    • следуют по заранее проложенным маршрутам (магнитным лентам, лазерным меткам).

  • Полуавтоматические

    • управляются оператором, но имеют элементы автоматизации (навигация, контроль скорости);

    • подходят для терминалов с частичной автоматизацией.

  • С ручным управлением

    • классические модели с кабиной оператора;

    • обеспечивают максимальную гибкость в нестандартных ситуациях;

    • оптимальны для терминалов со сложной логистикой.

  • Многофункциональные

    • оснащены сменным навесным оборудованием;

    • могут работать не только с контейнерами, но и с тяжёлыми грузами (стальные рулоны, строительные компоненты);

    • адаптируются под специфические задачи клиента.

  • Гибридные/электрические

    • экологичные модели с низким уровнем шума;

    • подходят для работы в черте города или в зонах с жёсткими экологическими требованиями;

    • снижают эксплуатационные расходы за счёт энергоэффективности.

Ключевые характеристики

Параметр Значение Грузоподъёмность 5–100 т и более (в зависимости от модели) Высота подъёма 3–4 м (стандарт), до 6–10 м (специализированные модели) Точность позиционирования ±2 см Скорость движения 25–40 км/ч Преодолеваемый подъём до 10 % (при полной нагрузке) Поворот на 360° на месте, боковое перемещение Типы контейнеров 20′, 40′, 45′ футовые, рефрижераторные Системы безопасности датчики нагрузки, система предотвращения столкновений, аварийный режим Управление ручное, полуавтоматическое, автоматическое, дистанционное

Области применения

Портальные контейнеровозы используются в:

  • морских и речных портах — для перемещения контейнеров между причалом и складом;

  • логистических хабах — для оптимизации грузопотоков;

  • железнодорожных терминалах — для перегрузки контейнеров с платформ;

  • промышленных зонах — для транспортировки тяжёлых компонентов и оборудования;

  • строительных площадках — для доставки сборных конструкций;

  • таможенных складах — для штабелирования и сортировки грузов.

Преимущества использования

  • Высокая производительность — сокращают время обработки контейнеров.

  • Гибкость — работают с разными типами грузов и контейнеров.

  • Точность — минимизируют ошибки благодаря системам позиционирования.

  • Безопасность — датчики и системы защиты предотвращают аварии.

  • Экономия пространства — штабелируют контейнеры в несколько ярусов.

  • Адаптивность — настраиваются под конкретные задачи терминала.

  • Снижение затрат — автоматизация уменьшает потребность в персонале.

Критерии выбора модели

При подборе портального контейнеровоза учитывают:

  • грузопоток терминала (интенсивность операций);

  • типы обрабатываемых контейнеров и грузов;

  • площадь и планировку территории;

  • требования к автоматизации;

  • бюджет проекта (стоимость приобретения и обслуживания);

  • экологические нормы региона;

  • наличие инфраструктуры для обслуживания техники.

Современные модели оснащаются системами удалённого мониторинга и диагностики, что упрощает техническое обслуживание и повышает надёжность работы.
