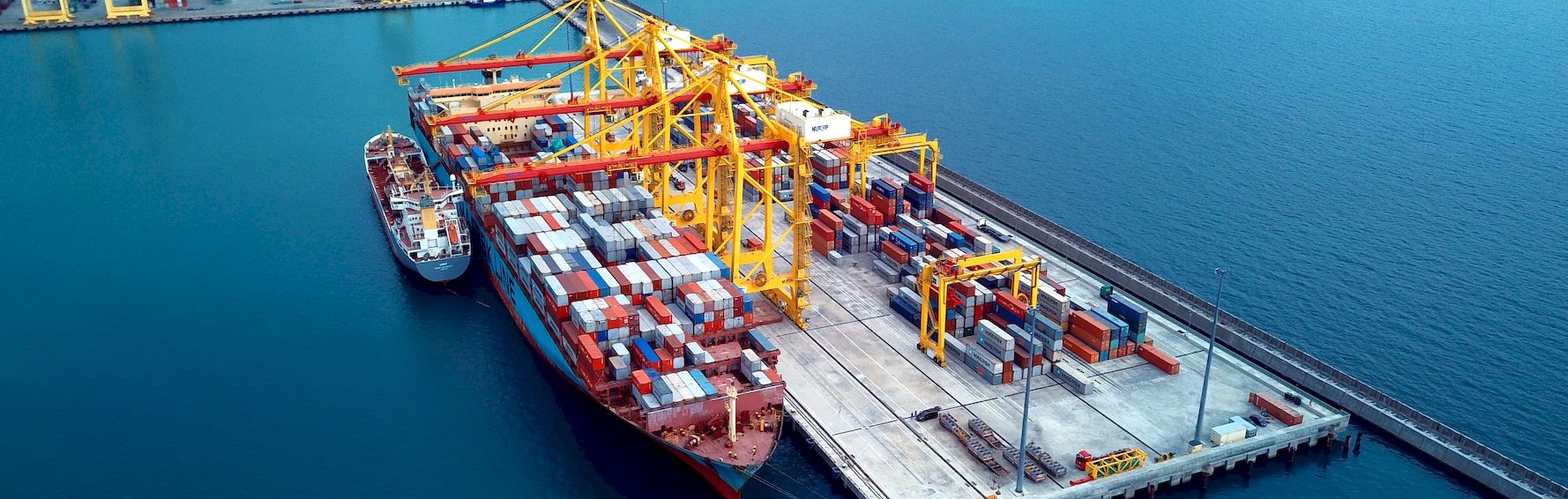

Портовые краны — это мощные подъёмно‑транспортные машины, являющиеся основой инфраструктуры морских и речных портов. Они обеспечивают погрузку и разгрузку судов, перемещение контейнеров и различных грузов между причалом, складами и транспортными средствами. От эффективности работы портовых кранов напрямую зависят:

  • скорость обработки судов;

  • пропускная способность порта;

  • общая экономика грузоперевозок;

  • безопасность выполнения погрузочно‑разгрузочных операций.

Современные портовые краны оснащаются системами автоматизации, датчиками безопасности и могут работать в сложных климатических условиях, включая низкие температуры и сильные ветровые нагрузки.

Основные типы портовых кранов

Портовые козловые краны (Container Gantry Cranes)

Гиганты контейнерных терминалов, напоминающие огромные ворота («гэнтри» от англ. gantry).

  • Конструкция: мост, установленный на две мощные опоры (ноги), перемещающиеся по рельсовым путям вдоль причала. Кабина оператора обычно расположена высоко для обеспечения максимального обзора рабочей зоны.

  • Применение: погрузка и разгрузка контейнеровозов, работа с судами большого тоннажа.

  • Грузоподъёмность: от 40 до 100 т и более.

  • Особенности: высокая стабильность и грузоподъёмность, возможность работы с несколькими рядами контейнеров одновременно.

Консольные краны (Jib Cranes)

Один из самых распространённых типов с характерной стрелой (консолью).

  • Конструкция: стрела, закреплённая на поворотной колонне или портале. Бывают стационарными и передвижными.

  • Подвиды:

    • стационарные — жёстко закреплены на фундаменте;

    • передвижные — перемещаются по рельсам вдоль причала;

    • кабельные — имеют удлинённую стрелу, часто используются для перевалки насыпных грузов.

  • Применение: универсальные краны для работы с штучными, насыпными и генеральными грузами. Подходят для небольших портов и судов каботажного плавания.

  • Грузоподъёмность: 5–60 т.

  • Вылет стрелы: 25–40 м.

Портовые мостовые краны (Bridge Cranes)

Предназначены для работы на ограниченной, закрытой территории.

  • Конструкция: мост с тележкой, перемещающийся по подкрановым путям, закреплённым на эстакаде или здании.

  • Применение: точная погрузка‑разгрузка тарно‑штучных, ценных или хрупких грузов, часто внутри складских терминалов порта.

  • Преимущества: высокая точность позиционирования груза, защита от атмосферных воздействий.

Плавучие краны (Floating Cranes)

Мобильные решения для работы в акватории порта.

  • Конструкция: мощный поворотный или неповоротный кран на самоходной или буксируемой платформе (понтоне или барже).

  • Применение:

    • погрузка/разгрузка судов у необорудованных причалов;

    • подъём затонувших объектов;

    • монтаж гидротехнических сооружений;

    • аварийно‑спасательные работы.

  • Грузоподъёмность: может достигать нескольких сотен тонн (для специализированных моделей).

  • Преимущества: мобильность, возможность работы в любой точке акватории.

Портальные краны

Широко используются для механизации грузовых работ в портах.

  • Конструкция: портал с установленной на нём поворотной частью со стреловой системой, передвигается вдоль причала по подкрановым путям.

  • Применение: перевалка различных грузов, включая насыпные (уголь, руда) и генеральные грузы.

  • Характеристики:

    • грузоподъёмность: 5–60 т;

    • вылет стрелы: 25–40 м;

    • скорость подъёма груза: 0,85–1,25 м/с;

    • частота вращения: до 2 об/мин.

  • Оснащение: ограничители грузоподъёмности, концевые выключатели, анемометры, штормовые противоугонные захваты.

  • Преимущества: работа в стеснённых условиях благодаря конструкции портала.

Ключевые характеристики портовых кранов (общие)

  • грузоподъёмность: от 5 т (для лёгких грузов) до 200 т и более (для тяжёлых и крупногабаритных грузов);

  • высота подъёма: до 30–40 м над уровнем причала, что позволяет работать с высокими бортами судов;

  • вылет стрелы: 25–60 м, обеспечивает доступ к разным частям судна;

  • скорость работы: подъём груза — 0,5–2 м/с, перемещение крана — 10–40 м/мин;

  • системы безопасности: анемометры (датчики ветра), ограничители грузоподъёмности, противоугонные устройства;

  • климатическое исполнение: возможность работы при температурах от −40 °C до +45 °C, защита от коррозии и обледенения.

Критерии выбора портового крана

При выборе типа крана учитывают:

  • тип груза (контейнеры, насыпные, штучные, тяжеловесные);

  • интенсивность работы (для крупных судов — высокая производительность козловых кранов, для местных перевозок — мобильные консольные);

  • условия эксплуатации (климат, наличие инфраструктуры, тип причала);

  • бюджет проекта (стоимость приобретения, монтажа и обслуживания);

  • требования к автоматизации (ручное управление или роботизированные системы).

Современные тенденции развития портовых кранов направлены на повышение их мобильности, грузоподъёмности и энергоэффективности, а также интеграцию в автоматизированные системы управления терминалами.
