Общее описание и область применения

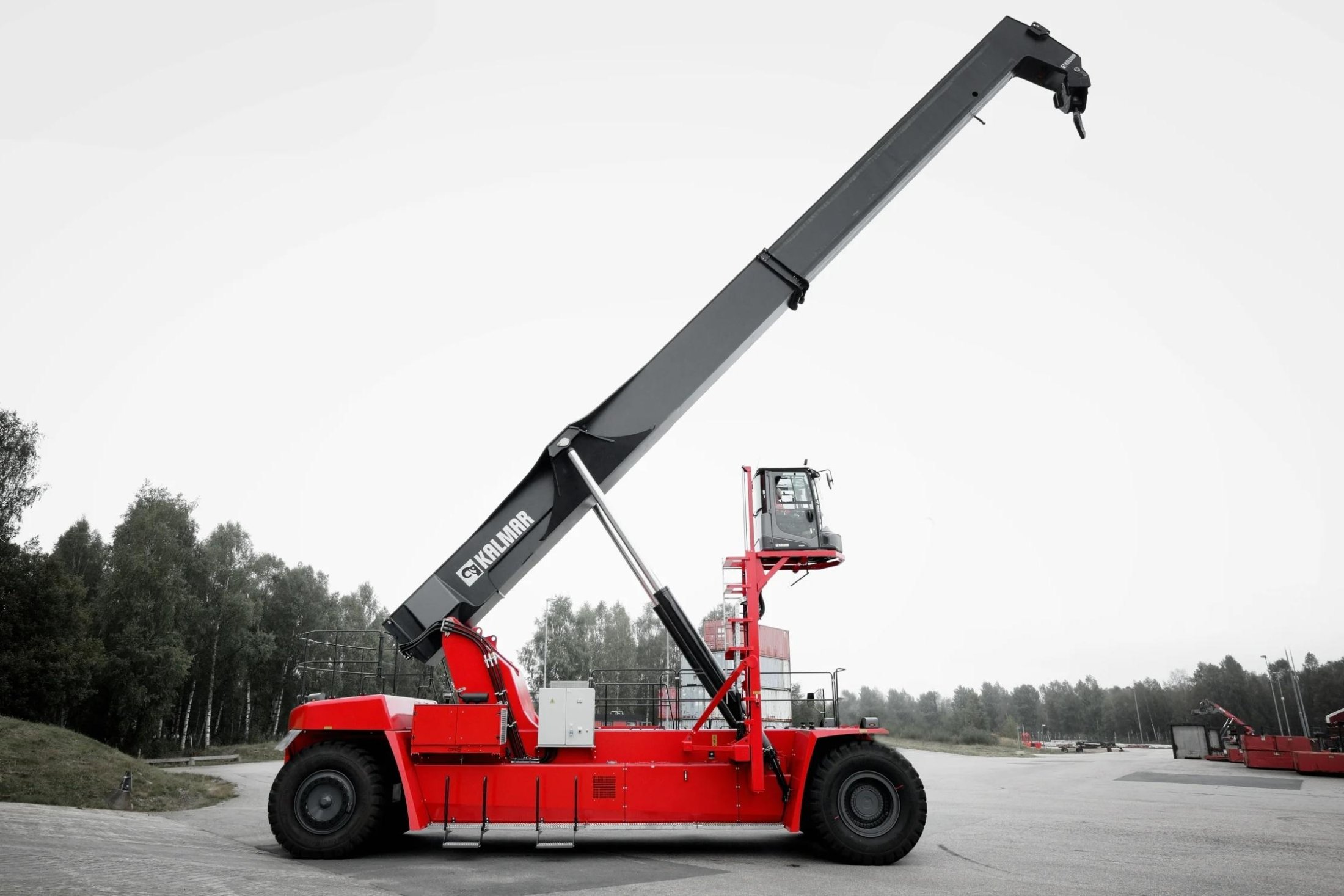

Kalmar DRG500 и DRG700 — тяжёлые промышленные ричстакеры серии Gloria, предназначенные для перемещения и подъёма крупногабаритных и тяжёлых грузов на промышленных предприятиях. В отличие от контейнерных моделей Kalmar DRG420 и DRG450, машины DRG500–700 ориентированы прежде всего на работу в металлургии, машиностроении, производстве металлопроката и других отраслях, где требуется перемещение грузов массой до нескольких десятков тонн.

Серия включает различные варианты исполнения с грузоподъёмностью от 50 до 70 тонн. В зависимости от комплектации машина может использоваться как Tool Carrier — ричстакер с инструментальным захватом для работы с промышленными грузами, либо как машина с Lift Hook — грузовым крюком для подъёма тяжёлых изделий.

Основными сферами применения Kalmar DRG500 и DRG700 являются:

• металлургические заводы и сталелитейные предприятия;

• прокатные и трубные производства;

• предприятия тяжёлого машиностроения;

• литейные производства;

• предприятия по производству металлоконструкций;

• склады металла и металлопроката;

• порты и терминалы, работающие с тяжёлыми промышленными грузами;

• предприятия энергетического и машиностроительного комплекса;

• площадки по производству и обслуживанию крупногабаритного оборудования.

В зависимости от установленного рабочего оборудования ричстакер может использоваться для работы со слябами, листовым металлом, трубами, рулонами, заготовками, балками и другими промышленными грузами. Kalmar предусматривает широкий набор сменного оборудования, включая инструментальные захваты, грузовые крюки и специальные подъёмные устройства.

---

Основные особенности Kalmar DRG500 и DRG700

Высокая грузоподъёмность

Главная особенность моделей DRG500 и DRG700 — возможность работы с тяжёлыми промышленными грузами.

Kalmar DRG500 имеет максимальную грузоподъёмность 50 тонн, а DRG700 — до 70 тонн в зависимости от положения центра нагрузки и конкретной модификации.

При этом максимальная грузоподъёмность не является постоянной величиной для всех рабочих положений. По мере увеличения расстояния от передней оси до центра груза допустимая масса уменьшается. Поэтому для выбора машины необходимо учитывать не только массу груза, но и его размеры, положение центра тяжести, необходимый вылет стрелы и массу установленного навесного оборудования.

Например, для DRG500-60A5 грузовая диаграмма составляет 50–27–16–11 т, а для DRG700-75ZX — 70–60–45–30–22 т для различных положений центра нагрузки.

Промышленное исполнение

DRG500 и DRG700 конструктивно отличаются от контейнерных версий тем, что рассчитаны на работу со специализированным навесным оборудованием.

В линейке предусмотрены:

• Tool Carrier — инструментальный ричстакер;

• Lift Hook — исполнение с грузовым крюком.

С помощью соответствующего оборудования машина может адаптироваться под конкретный технологический процесс предприятия.

Прочная конструкция

Ричстакеры серии Gloria рассчитаны на эксплуатацию в тяжёлых условиях. Конструкция рамы, стрелы, ведущего моста и гидравлической системы рассчитана на большие динамические нагрузки, возникающие при перемещении тяжёлых грузов.

Для промышленных исполнений используются увеличенные колёсные базы — от 6000 до 9250 мм в зависимости от модификации. Это позволяет повысить устойчивость машины при работе с тяжёлыми грузами и адаптировать её к различным грузовым диаграммам.

Гидравлическая система

Рабочая гидравлическая система обеспечивает подъём и выдвижение стрелы, а также управление навесным оборудованием.

Максимальное рабочее давление гидравлической системы составляет 23 МПа. В зависимости от модификации объём рабочей гидравлической жидкости и тормозной системы составляет 740 или 840 л.

Гидравлическая система позволяет использовать различные рабочие органы и обеспечивает необходимое усилие при подъёме тяжёлых грузов.

Электронная система управления

Kalmar DRG500 и DRG700 относятся к поколению G-Generation. Машины оснащаются электронной системой управления, интегрированной информационной системой и диагностическими функциями.

Электронная система позволяет контролировать рабочие параметры машины и получать информацию о состоянии основных узлов. Система распределённого управления на базе CAN-BUS облегчает диагностику и поиск неисправностей.

Режимы работы

Для машин G-Generation предусмотрены различные режимы движения, позволяющие выбирать приоритет между максимальной производительностью и экономичностью.

В зависимости от комплектации доступны режимы Power, Normal и Economy. Производитель также предусматривает функцию автоматического отключения двигателя при длительной работе на холостом ходу и другие решения для сокращения расхода топлива.

---

Двигатель Kalmar DRG500 и DRG700

В зависимости от модификации, года выпуска и рынка ричстакеры серии DRG оснащаются дизельными двигателями Volvo и Cummins.

В документации Kalmar для Gloria DRG500–700 указаны:

• Volvo мощностью 265 или 285 кВт;

• Cummins мощностью 246 кВт.

Конкретная силовая установка зависит от выбранного исполнения и экологических требований. Для различных вариантов машины производитель указывает соответствие экологическим стандартам EU Stage 3/Tier 3, EU Stage 4/Tier 4F и EU Stage 5.

Мощный дизельный двигатель обеспечивает высокий крутящий момент, необходимый для движения тяжёлой машины, подъёма груза и работы на промышленных площадках.

---

Трансмиссия

Для серии Kalmar Gloria DRG500–700 применяются автоматические трансмиссии ZF 5WG и Dana TE-30500 в зависимости от конкретной конфигурации.

Трансмиссия обеспечивает передачу мощности от двигателя на ведущий мост и рассчитана на интенсивную работу с большими нагрузками.

Для различных вариантов силовой установки и трансмиссии максимальное тяговое усилие достигает 370 кН. Максимальная скорость движения зависит от исполнения и нагрузки. Для стандартных промышленных конфигураций без груза она может достигать 28 км/ч.

---

Стрела

Телескопическая стрела является одним из основных рабочих механизмов Kalmar DRG500 и DRG700.

Для промышленных исполнений предусмотрены варианты стрелы с ходом до 8500 мм. Максимальная высота подъёма зависит от конкретной модели и составляет, например, около 15,15–15,95 м для ряда исполнений Tool Carrier. Для тяжёлых конфигураций Lift Hook максимальная высота подъёма составляет около 13 м.

Стрела обеспечивает необходимый вылет при работе с грузами, расположенными на различном расстоянии от машины. Её конструкция рассчитана на значительные нагрузки и совместима со специализированным рабочим оборудованием.

---

Рабочее оборудование и спредер

В отличие от стандартных контейнерных ричстакеров, DRG500 и DRG700 могут оснащаться различными промышленными рабочими органами.

Для Tool Carrier используются специальные навесные устройства, позволяющие работать с:

• металлическими слябами;

• листовым металлом;

• заготовками;

• трубами;

• рулонами металла;

• балками;

• промышленными конструкциями.

Для отдельных конфигураций предусмотрены подъёмные устройства и захваты, адаптированные под конкретный тип груза.

В документации Kalmar также предусмотрены варианты с Lift Hook — грузовым крюком. Для некоторых исполнений применяются один грузовой крюк и дополнительные грузовые проушины. Это позволяет использовать машину для подъёма грузов, которые невозможно перемещать стандартным захватом.

Поэтому применительно к DRG500 и DRG700 правильнее говорить не только о контейнерном спредере, а о сменном рабочем оборудовании, которое подбирается в зависимости от технологической задачи.

---

Кабина EGO

Kalmar DRG500 и DRG700 оснащаются кабиной EGO, разработанной для ричстакеров G-Generation.

Одной из особенностей кабины является увеличенная обзорность. Конструкция передних стоек и изогнутое лобовое стекло позволяют оператору лучше контролировать рабочую зону.

Рабочее место оборудовано:

• регулируемым креслом;

• эргономичным рулевым управлением;

• джойстиком;

• информационным дисплеем;

• рабочей консолью;

• системой климат-контроля;

• системами отопления и вентиляции.

В зависимости от комплектации доступны дополнительные камеры, системы контроля давления в шинах, датчики приближения и другие средства безопасности.

Для промышленных машин могут применяться также дополнительные варианты кабины, включая гидравлическое перемещение кабины вперёд/назад и её подъём, что позволяет улучшить обзор при выполнении отдельных технологических операций.

---

Работа с тяжёлыми грузами

Основное назначение DRG500 и DRG700 — перемещение тяжёлых промышленных грузов, поэтому рабочие характеристики машины определяются не только номинальной грузоподъёмностью.

При работе необходимо учитывать:

• массу груза;

• положение центра тяжести;

• расстояние от передней оси до центра груза;

• высоту подъёма;

• вылет стрелы;

• массу рабочего оборудования;

• состояние и уклон рабочей площадки;

• допустимую нагрузку на оси.

Для DRG500-60A5 производитель указывает грузоподъёмность 50–27–16–11 т при различных положениях центра нагрузки. Для DRG700-75ZX соответствующие значения составляют 70–60–45–30–22 т. Это показывает, насколько существенно допустимая масса груза зависит от его положения относительно машины.

Для некоторых исполнений предусмотрены опорные домкраты. Они позволяют повысить грузоподъёмность в определённых рабочих положениях. Например, для отдельных моделей серии предусмотрены грузовые диаграммы с опорами, позволяющие увеличить допустимую нагрузку на вылете.

---

Особенности работы с контейнерами и штабелирования

Здесь важно учитывать принципиальное отличие DRG500 и DRG700 от DRG420/450.

DRG500–700 в промышленном исполнении не являются стандартными контейнерными ричстакерами. В официальной линейке Kalmar эти модели относятся к промышленной обработке и комплектуются Tool Carrier или Lift Hook, тогда как контейнерные DRG420–450 предназначены для работы со спредером Top Lift и штабелирования контейнеров.

Поэтому для DRG500 и DRG700 не следует указывать стандартную характеристику «штабелирование контейнеров 5–6 ярусов», характерную для контейнерных моделей.

Их преимущество заключается в возможности формирования промышленных грузовых штабелей и перемещения тяжёлых изделий с помощью специализированных захватов и подъёмных устройств.

Например, Tool Carrier может применяться на металлургических предприятиях для перемещения слябов, листового металла и других длинномерных или массивных изделий. Исполнение Lift Hook позволяет работать с грузами при помощи крюка, строп или других грузозахватных приспособлений.

При работе с тяжёлыми грузами оператор должен ориентироваться на грузовую диаграмму конкретной машины и установленного рабочего оборудования. Номинальная грузоподъёмность 50 или 70 тонн сама по себе не означает возможность подъёма такого груза при любом вылете стрелы.

---

Технические характеристики Kalmar DRG500 и DRG700

Для сравнения ниже приведены базовые промышленные исполнения DRG500-60A5 и DRG700-75ZX из технической документации Kalmar. Это разные по назначению конфигурации: DRG500 — Tool Carrier, DRG700 — Lift Hook. Поэтому значения следует рассматривать как характеристики соответствующих исполнений, а не как универсальные параметры всей линейки.

Техническая характеристика	Kalmar DRG500-60A5	Kalmar DRG700-75ZX
Тип исполнения	Tool Carrier	Lift Hook
Основное назначение	Промышленная обработка грузов	Подъём тяжёлых промышленных грузов
Максимальная грузоподъёмность, т	50	70
Грузоподъёмность Q1–Q2–Q3–Q4–Q5, т	50–27–16–11	70–60–45–30–22
Колёсная база, мм	6000	7500
Эксплуатационная масса, кг	63 000	75 000
Шины	18×25", PR40/E4	18×33", PR36/E4
Передняя/задняя колея, мм	3030 / 2600	3030 / 2800
Максимальный угол подъёма стрелы, °	60	58
Максимальная высота подъёма H4, мм	15 150	15 400
Ход стрелы, мм	7000	7000
Максимальная высота стрелы H5, мм	18 200	18 400
Длина машины со стрелой, мм	10 800	11 900
Ширина по ведущему мосту, мм	4150	4150
Дорожный просвет, мм	300	300
Наружный радиус разворота, мм	8100	9400
Максимальная скорость без груза, км/ч	28	28
Скорость при номинальной нагрузке, км/ч	22	22
Скорость подъёма без груза, м/с	0,42	0,42
Скорость подъёма при 70% нагрузки, м/с	0,24	0,24
Скорость опускания, м/с	0,36	0,36
Максимальное тяговое усилие, кН	до 370	до 370
Максимальное давление гидросистемы, МПа	23	23
Объём рабочей и тормозной жидкости, л	740 (600 + 140)	740 (600 + 140)
Кабина	EGO	EGO
Рабочее оборудование	Tool Carrier	Lift Hook
Тип работы	Промышленные грузы	Тяжёлые промышленные грузы

Данные для DRG500-60A5 и DRG700-75ZX приведены по технической таблице Kalmar Gloria. Для всей серии DRG500–700 доступны другие колёсные базы, стрелы, рабочие органы и грузовые диаграммы, поэтому характеристики конкретной машины могут отличаться.

Различия Kalmar DRG500 и DRG700

Основное различие между двумя моделями заключается в грузоподъёмности и назначении.

Kalmar DRG500 рассчитан на работу с грузами до 50 тонн и в базовом промышленном исполнении DRG500-60A5 оснащается Tool Carrier. Колёсная база составляет 6000 мм, а эксплуатационная масса — около 63 тонн.

Kalmar DRG700 относится к более тяжёлому классу и способен работать с грузами до 70 тонн. Исполнение DRG700-75ZX имеет колёсную базу 7500 мм, эксплуатационную массу около 75 тонн и рабочее оборудование Lift Hook.

При этом линейка DRG500–700 включает несколько промежуточных моделей: DRG540, DRG600 и DRG650. Кроме того, в промышленной линейке присутствуют более тяжёлые DRG1000 и DRG1300 с грузоподъёмностью до 100 и 130 тонн соответственно.

Kalmar DRG500 и DRG700 — тяжёлые промышленные ричстакеры, предназначенные для предприятий, где стандартной контейнерной техники недостаточно для перемещения крупногабаритных и тяжёлых грузов.

DRG500 с грузоподъёмностью до 50 тонн подходит для широкого спектра операций с промышленными грузами и может комплектоваться различными инструментальными захватами. DRG700 с грузоподъёмностью до 70 тонн предназначен для ещё более тяжёлых операций и может оснащаться грузовым крюком.

Модульная конструкция серии Gloria, различные колёсные базы, телескопические стрелы и широкий выбор рабочего оборудования позволяют адаптировать Kalmar DRG500 и DRG700 к конкретному производственному процессу.

При подборе машины необходимо учитывать не только максимальную грузоподъёмность, но и центр тяжести груза, вылет стрелы, высоту подъёма, массу навесного оборудования и требуемую грузовую диаграмму. Именно эти параметры определяют фактическую способность ричстакера безопасно работать с конкретным грузом.
